Caractéristiques

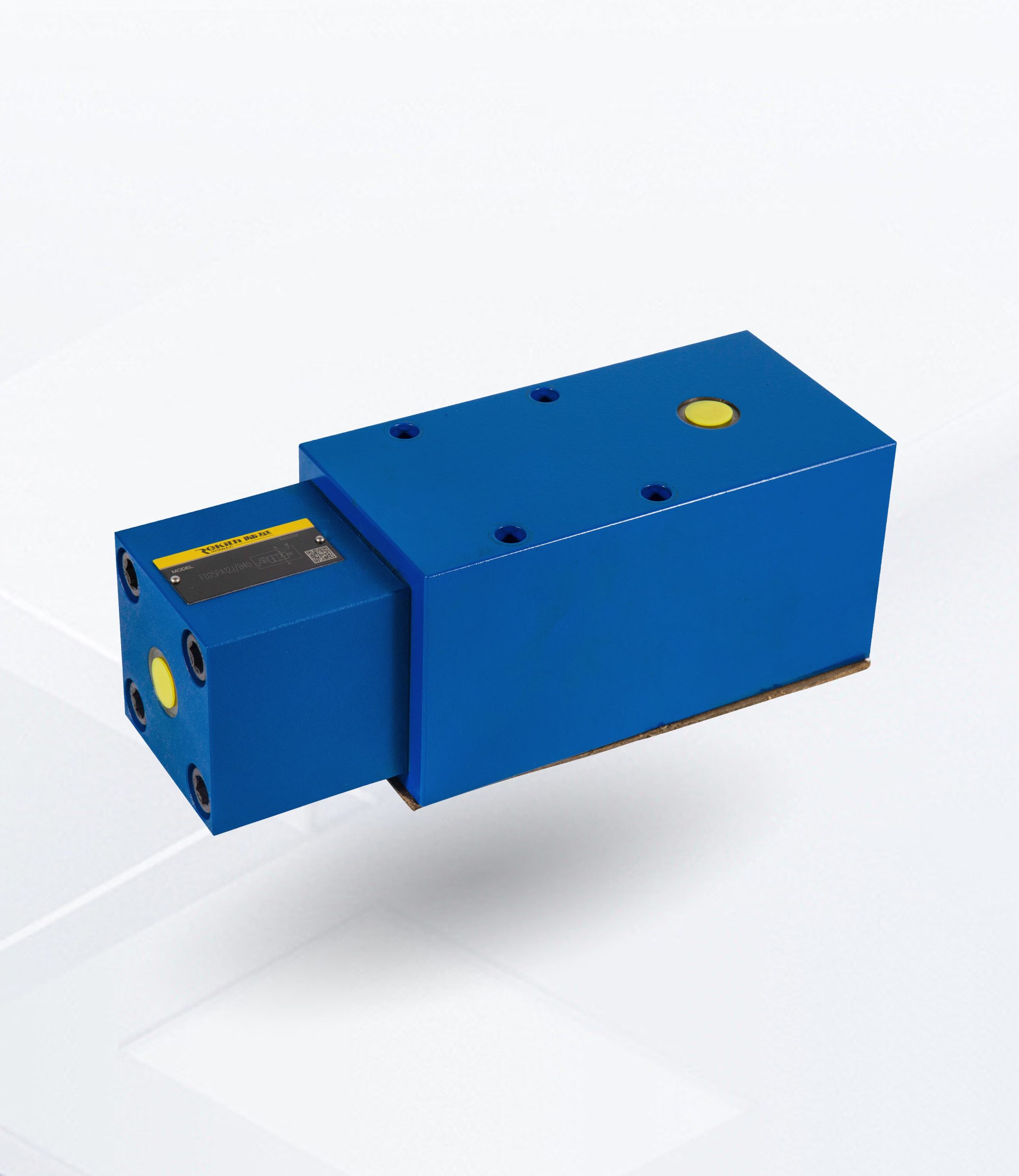

Installation dans les collecteurs (valve à cartouche, valve équilibrée)
Avec raccords à bride SAE Raccordement à une sous-plaque ou à un bloc, schéma de raccordement selon DIN 24340 forme D, ISO 5781 et CETOP-RP121 H
Clapet anti-retour piloté (sans fuite)
Le check-Q-meter contrôle le débit de retour QV2 par rapport au débit Qv1 dans l'orifice d'entrée de l'actionneur. Pour l'application dans un système de cylindres, le rapport de surface (QV2= QV1Φ) doit être pris en compte.
Vanne de dérivation, écoulement libre dans la direction opposée

• Taille 6 à 30
• Pression de service maximale 350 bar
• Débit maximal 375 L/min

• Taille 10 à 16
•  Pression de service maximale 315 bar
•  Débit maximum 160 L/ min
• Compensateur de pression en option
• limiteur de course
• Réduction du temps de démarrage
• Bouton verrouillable
• Contrôle du débit dans les deux sens au moyen d'une plaque d'empilage de courant

• Taille 6 à 30
• Pression de service maximale 350 bar
• Débit maximal d'utilisation 400 L/min
• Convient pour un montage direct en ligne
• Les performances dépendent de la pression et de la viscosité

•  Taille 6
•  Pression de service maximale 315 bar
•  Débit maximal 80 L/min
•  Vanne de type modulaire
•  3 types d'éléments de réglage - Vis de réglage avec contre-écrou hexagonal intérieur et capuchon de protection - Bouton verrouillable avec graduation-Bouton rotatif avec échelle
•  Utilisé pour limiter le débit principal ou contrôler le débit de deux orifices d'huile de travail
•  Utilisé pour le contrôle de l'entrée ou de la sortie des compteurs
