Arten von hydraulischen Druckventilen: Funktionen, Unterschiede und Auswahlhilfe für Ingenieure

Hydraulische Druckventile sind kritische Komponenten, die dazu dienen Kontrolle, Begrenzung und Regulierung des Drucks in hydraulischen Systemen.
Die Wahl des richtigen Typs eines hydraulischen Druckventils wirkt sich direkt auf die Sicherheit, Stabilität und Effizienz des Systems aus.

Dieser Leitfaden erklärt die Haupttypen von HydraulikdruckventilenIhre Funktionsweise, ihre Unterschiede und wie Ingenieure das richtige Ventil für die realen Betriebsbedingungen auswählen.

Was sind hydraulische Druckventile?

A Hydraulikdruckventil ist ein Ventil, das auf den Systemdruck reagiert und eine Steuerfunktion ausführt, sobald ein voreingestellter Druckwert erreicht ist.

Hydraulische Druckventile werden verwendet, um:

• Schutz von Hydrauliksystemen vor Überdruck

• Aufrechterhaltung eines stabilen Betriebsdrucks

• Druckverlauf und Entladung kontrollieren

• Lasten sicher halten oder ausbalancieren

Im Gegensatz zu Wegeventilen arbeiten Druckventile automatisch auf Basis des hydraulischen Drucksund keine externen Befehle.

Haupttypen von hydraulischen Druckventilen

Auf der Grundlage von Funktion und Regelverhalten lassen sich hydraulische Druckventile in die folgenden Haupttypen einteilen.

1. Hydraulische Druckbegrenzungsventile

A Hydraulikdruckbegrenzungsventil begrenzt den maximalen Druck eines Hydrauliksystems.

Wenn der Systemdruck den voreingestellten Wert erreicht, öffnet sich das Überdruckventil und leitet überschüssiges Öl zurück in den Tank, um eine Beschädigung der Komponenten zu verhindern.

Gemeinsame Anwendungen

• Pumpenschutz

• System-Sicherheitskreise

• Druckbegrenzung in hydraulischen Systemen

Arten von Druckbegrenzungsventilen

• Direkt wirkende Druckbegrenzungsventile

• Pilotgesteuerte Druckbegrenzungsventile

Jeder Typ verhält sich bei hohem Druck und hohem Durchfluss unterschiedlich.

2. Direktwirkende vs. pilotgesteuerte Druckbegrenzungsventile

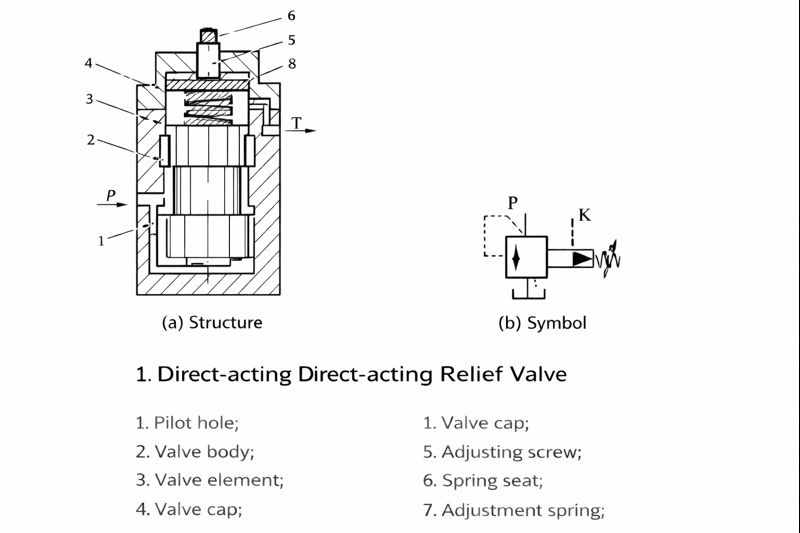

Direktwirkende Druckbegrenzungsventile

Direktwirkende Überdruckventile öffnen direkt unter dem auf das Ventilelement wirkenden Systemdruck.

Merkmale:

• Einfache Struktur

• Schnelle Reaktion

• Geeignet für Anwendungen mit geringem Durchfluss

• Der Druck neigt bei hohen Durchflussraten zu Schwankungen

Direktwirkende Ventile werden üblicherweise eingesetzt in kleine hydraulische Systeme oder Hilfsstromkreisen.

Pilotgesteuerte Druckbegrenzungsventile

Vorgesteuerte Sicherheitsventile sind zweistufig aufgebaut, wobei ein Vorsteuerventil die Öffnung des Hauptventils steuert.

Merkmale:

• Sanfte Druckkontrolle

• Bessere Stabilität in der Nähe des Ansprechdrucks

• Weniger Lärm und Vibrationen

• Ideal für Systeme mit hohem Druck und hohem Durchfluss

In realen Hydrauliksystemen werden pilotgesteuerte Druckbegrenzungsventile bevorzugt, wenn Druckstabilität und Dauerbetrieb sind erforderlich.

3. Hydraulische Druckreduzierventile

A Druckreduzierventil hält einen konstanten Unterdruck in einem Abzweigkreis aufrecht, unabhängig von Druckschwankungen im Vorlauf.

Typische Anwendungen

• Stellantriebe, die einen niedrigeren Druck benötigen

• Hydraulische Hilfskreisläufe

• Empfindliche Komponenten

Druckminderer werden nachgeschaltet und regeln den Druck lokal und nicht systemweit.

4. Hydraulische Entladeventile

Hydraulische Entlastungsventile verringern die Pumpenbelastung, indem sie den Rückfluss des Öls in den Tank ermöglichen, wenn kein hoher Druck mehr benötigt wird.

Typische Anwendungen

• Akkumulator-Ladeschaltungen

• Energiesparende Hydrauliksysteme

• Intermittierender Hochdruckbetrieb

Entladeventile verbessern die Systemeffizienz erheblich und verringern die Wärmeentwicklung.

5. Hydraulische Sequenzventile

Hydraulische Folgeventile steuern die Reihenfolge der Betätigung auf der Grundlage von Druckstufen.

Wenn der Druck einen voreingestellten Wert erreicht, öffnet sich das Folgeventil und gibt den Durchfluss zum nächsten Kreislauf frei.

Häufige Verwendungen

• Mehrzylindersysteme

• Spann- und Bearbeitungskreise

• Automatisierte hydraulische Prozesse

6. Hydraulische Gegengewichtsventile (Lasthalteventile)

Ausgleichsventile halten den Gegendruck aufrecht, um eine unkontrollierte Bewegung der Lasten zu verhindern.

Gemeinsame Anwendungen

• Hebezeuge

• Vertikale Zylinder

• Hydraulische Motoren unter Last

Diese Ventile sind unerlässlich für sicherheitskritische Lastaufnahmemittel.

Wie man das richtige Hydraulikdruckventil auswählt

Die richtige Auswahl eines Hydraulikdruckventils erfordert eine Bewertung reale Betriebsbedingungenund nicht nur Katalogbewertungen.

Zu den wichtigsten Auswahlfaktoren gehören:

• Maximaler Arbeitsdruck

• Durchflussmenge und Durchflussschwankung

• Anforderungen an die Druckstabilität

• Betriebszyklus und Einschaltdauer

• Ölreinheit und Filtration

• Umgebungstemperatur und Installationsbedingungen

Die Wahl des falschen Druckventils führt oft zu Lärm, Druckinstabilität und übermäßiger Hitze.

Häufige Fehler bei der Auswahl von Hydraulikdruckventilen

Ingenieure stoßen häufig auf Probleme, die auf diese häufigen Fehler zurückzuführen sind:

• Auswahl der Ventile nur nach Druckstufe

• Ignorieren der strömungsinduzierten Druckinstabilität

• Unnötige Verwendung von vorgesteuerten Ventilen in Kreisläufen mit geringem Durchfluss

• Empfindlichkeit gegenüber Ölverschmutzung übersehen

• Auswechseln von Ventilen ohne Neueinstellung des Systems

Die Vermeidung dieser Fehler verbessert die langfristige Zuverlässigkeit des Systems.

Schlussfolgerung: Auswahl der Druckventile anhand des Systemverhaltens

Die Kenntnis der Arten von Hydraulikdruckventilen und ihrer Funktionsprinzipien ist für die zuverlässige Auslegung von Hydrauliksystemen unerlässlich.

Das beste hydraulische Druckventil ist nicht das komplexeste - es ist das Ventil, das dem tatsächlichen Betriebsverhalten des Systems entspricht.

FAQ

Wofür wird ein hydraulisches Druckventil verwendet?

Ein Hydraulikdruckventil wird zur Steuerung, Begrenzung oder Regelung des Drucks in einem Hydrauliksystem verwendet. Es schützt Komponenten vor Überdruck, sorgt für einen stabilen Betriebsdruck, steuert die Abläufe der Aktuatoren und gewährleistet ein sicheres Halten der Last unter verschiedenen Arbeitsbedingungen.

Was sind die wichtigsten Arten von Hydraulikdruckventilen?

Zu den wichtigsten Arten von Hydraulikdruckventilen gehören Überdruckventile, Druckminderungsventile, Entlastungsventile, Folgeventile und Ausgleichsventile. Jeder Typ dient einer bestimmten Druckregelungs- oder Sicherheitsfunktion innerhalb eines Hydraulikkreises.

Was ist der Unterschied zwischen direktgesteuerten und vorgesteuerten Druckbegrenzungsventilen?

Ein direktgesteuertes Druckbegrenzungsventil öffnet direkt in Reaktion auf den Systemdruck und eignet sich am besten für Anwendungen mit geringem Durchfluss und schnellen Reaktionsanforderungen. Ein vorgesteuertes Druckbegrenzungsventil verwendet eine zweistufige Konstruktion und bietet eine bessere Druckstabilität, geringere Geräuschentwicklung und verbesserte Leistung in Hochdruck- oder High-Flow-Hydrauliksystemen.
