Introduction : Le cœur des systèmes de puissance hydraulique

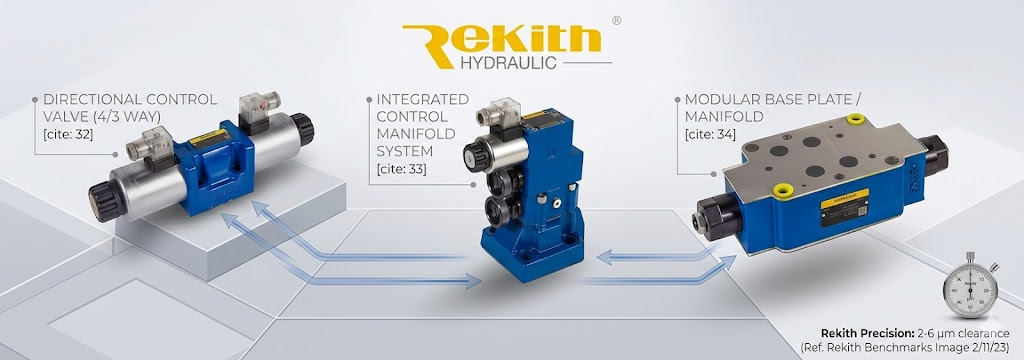

A valve hydraulique est le cœur « calculateur » d’un système de puissance hydraulique. Alors que la pompe génère un débit brut, c’est la vanne qui détermine la direction, la pression et le débit, transformant ainsi l’énergie brute en un mouvement mécanique sûr et prévisible.
En tant que fabricant de vannes hydrauliques de haute précision, nous constatons que la mauvaise sélection ou la mauvaise compréhension de la dynamique des vannes reste la principale cause de défaillance des systèmes à travers le monde. Ce guide fournit une vue d'ensemble de qualité ingénierie sur le fonctionnement de ces composants et sur la manière de choisir le bon pour les applications industrielles à enjeux élevés.
Qu'est-ce qu'une vanne hydraulique ?
En termes techniques, une vanne hydraulique est un dispositif mécanique conçu pour réguler l'énergie du fluide en ouvrant, fermant ou réduisant le débit dans les passages internes.
Contrairement aux composants passifs comme les tuyaux, les vannes sont des décideurs actifs. Elles répondent à des signaux électriques, à des différences de pression ou à une entrée manuelle pour gérer le comportement du système.
Matériau et construction: Chez Rekith, nous fabriquons des corps de vanne en fonte ductile haute résistance ou en alliages d'acier trempé pour supporter des pressions supérieures à 350 bar (5 000 psi) tout en assurant une étanchéité parfaite dans les zones critiques.
Comment ça marche : La physique de la précision
Le principe central d'une vanne hydraulique est la manipulation des chemins d'écoulement. À l'intérieur du corps de la vanne, un élément interne mobile – généralement une tige ou un clapet – se déplace pour aligner ou bloquer des canaux précisément usinés.
Le défi au micron près
Pour qu’une vanne fonctionne efficacement sous haute pression, sa géométrie interne doit être parfaite. Nous respectons les critères de fabrication stricts suivants :
-
Jeux de précision : Le jeu radial entre la tige et le logement est maintenu entre 2 et 6 microns ($0,002–0,006$ mm) afin d’équilibrer la réactivité avec une fuite interne minimale.
-
Dureté de surface : Les tiges subissent un traitement thermique avancé pour atteindre une dureté de 58 à 62 HRC.
-
Finition de surface : Les surfaces glissantes sont rectifiées jusqu’à une finition miroir de Ra 0,2 μm.
Trois fonctions principales des vannes hydrauliques
Dans les systèmes de puissance hydraulique, les vannes sont classées selon le paramètre de flux spécifique qu’elles contrôlent. Comprendre cette distinction est la première étape dans la conception du système.
-

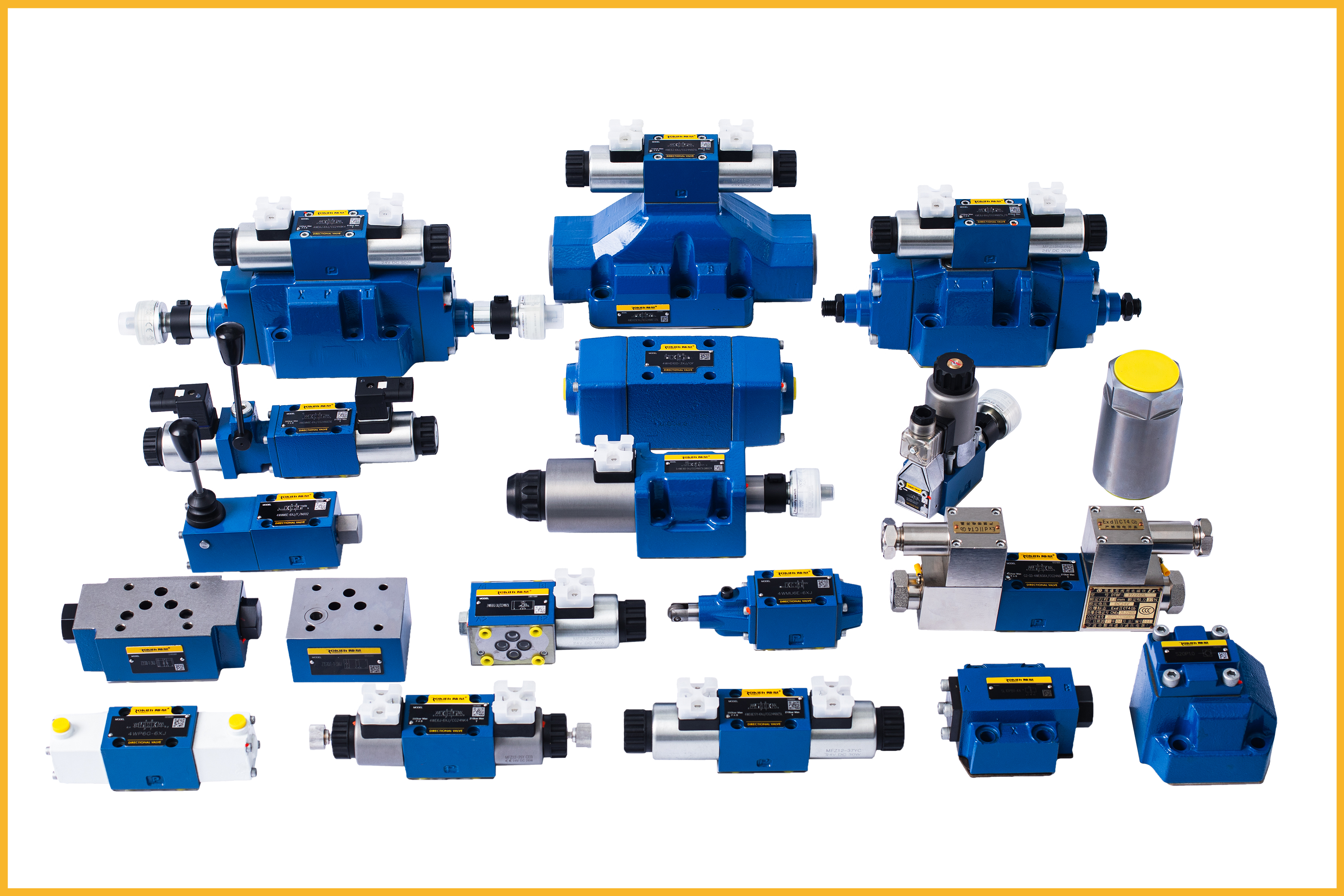

Contrôle de direction : Gère le trajet du fluide, dictant directement si un actionneur (comme un vérin) s’étend, se rétracte ou maintient sa position.
-
Contrôle de pression :Limite la pression maximale du système (vannes de surpression) ou maintient une pression stable en aval (vannes de réduction). Les vannes de surpression sont vos composants de sécurité les plus critiques.Pour une présentation pas à pas de l’ingénierie, consultez notre guide : Comment régler une vanne de surpression hydraulique.
-
Contrôle du débit : Régule le volume de fluide passant par minute, ce qui détermine directement la vitesse de fonctionnement des actionneurs.

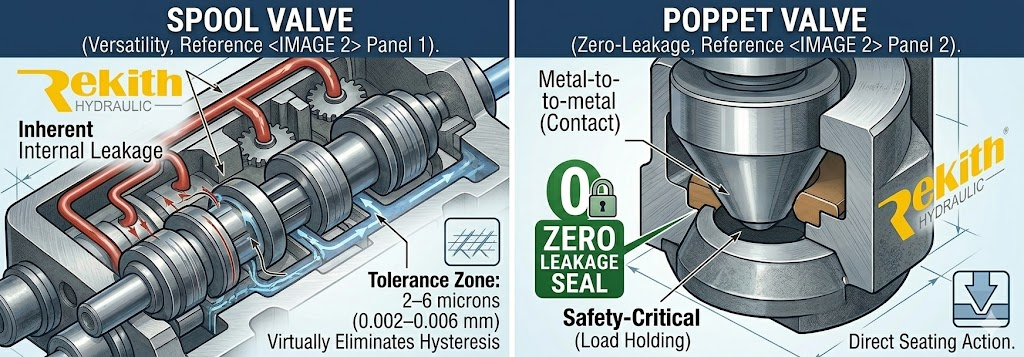

Mécanismes internes : Tige vs. Clapet
Vannes à tige (polyvalence)
Les vannes à tige utilisent une tige cylindrique coulissante. Elles sont idéales pour le contrôle complexe multi-position (comme les vannes directionnelles 4/3), mais présentent toujours une certaine fuite interne inhérente.
Chez Rekith, nous utilisons le rectificatif de précision et le traitement thermique pour minimiser cette fuite dans les applications industrielles à cycle élevé.
Vannes à clapet (étanchéité zéro)
Les vannes à clapet utilisent un cône ou une bille assise contre un anneau. Lorsqu'elles sont fermées, elles assurent une étanchéité quasi parfaite. Ces vannes sont privilégiées pour les applications critiques en matière de tenue de charge où le « flottement » n'est pas acceptable.
Checklist de sélection du fabricant : 5 étapes pour éviter les défaillances
Afin d’assurer la fiabilité du système et d’éviter la défaillance prématurée des composants, nous recommandons vivement de suivre cette liste de contrôle ingénierie essentielle avant de spécifier toute vanne pour votre circuit :
-
Temps de réponse : À quelle vitesse la vanne passe-t-elle de 0 à 100% de débit ? Adaptez-le aux exigences dynamiques de votre actionneur.
-
Hystérésis (essentielle pour les vannes proportionnelles) : Quel est le retard entre le signal électrique d’entrée et la sortie mécanique ? Minimiser ce retard est le secret d’un contrôle de haute précision ; c’est pourquoi les vannes proportionnelles haut de gamme reposent sur un polissage de surface à finition miroir.
-
Exigence de filtration : La vanne nécessite-t-elle une propreté ISO 4406 18/16/13 ? Les micro-contaminants sont la principale cause du blocage des tiges dans les jeux de précision de 2 à 6 microns.
-
Compatibilité du fluide : Les joints internes (Viton, NBR, EPDM) sont-ils chimiquement compatibles avec votre fluide hydraulique spécifique d’utilisation ?
-
Cycle de service : La vanne est-elle conçue pour une utilisation légère et intermittente, ou fortement dimensionnée pour supporter une production industrielle continue 24h/24 ?
FAQ : Questions fréquemment posées
Q1 : Quels sont les trois principaux types de vannes hydrauliques ?
Les trois principaux types de vannes hydrauliques sont Vannes de contrôle directionnelles (contrôle du chemin), les vannes de contrôle de pression (limiter ou réguler la pression), et Vannes de régulation de débit (réguler la vitesse des actionneurs). Chacune joue un rôle spécifique en matière de sécurité et de contrôle du mouvement.
Q2 : Comment fonctionne une vanne de surpression hydraulique ?
Une vanne de surpression hydraulique reste fermée grâce à la force du ressort jusqu'à ce que la pression du système dépasse sa limite prédéfinie. Une fois le seuil de pression atteint, la vanne s'ouvre, déviant l'excès de fluide vers le réservoir afin de protéger le système contre une surpression catastrophique.
Q3 : Qu'est-ce qui provoque le blocage d'une vanne hydraulique ?
Les causes courantes incluent la contamination du fluide (particules bloquant les jeux au micron), la dilatation thermique (fonctionnement hors des limites de température) et le vernissage (oxydation de l'huile formant un film collant sur la tige).
Q4 : Vanne à tige vs. Vanne à clapet : laquelle est meilleure ?
Cela dépend de l'application. Les vannes à tige conviennent mieux à la modulation continue du débit et au contrôle multidirectionnel, tandis que les vannes à clapet sont supérieures pour la tenue de charge sans fuite et les applications de sécurité à haute pression.
Conclusion
Maîtriser les fondamentaux des vannes hydrauliques ne consiste pas seulement à comprendre les pièces — c'est maîtriser la prévisibilité du système. En choisissant une vanne fabriquée selon des tolérances géométriques et des normes matérielles rigoureuses, vous assurez un système de puissance hydraulique plus sûr et plus efficace.
Pour des conceptions personnalisées de collecteurs ou une sélection experte de vannes, contactez l’équipe Rekith Hydraulics d’ingénierie.
