A valvola bilanciata è progettata per garantire una gestione dei fluidi costante, controllabile ed efficiente dal punto di vista energetico, riducendo la sensibilità della valvola alle variazioni di pressione. Strutturalmente, un meccanismo di controforza contro le forze differenziali sul suo elemento di tenuta consente regolazioni drastiche delle pressioni a monte o a valle, mantenendo impostazioni precise di controllo del flusso. Le reti di tubazioni e i circuiti delle apparecchiature ausiliarie in cui opera un sistema HVAC, le piattaforme di dosaggio dei prodotti chimici in dispositivi meccanici con requisiti coerenti di bassa coppia e alta affidabilità hanno sviluppato questo componente fondamentale all'interno dell'infrastruttura dell'industria moderna, la tecnologia delle valvole bilanciate spiegata qui attraverso principi ingegneristici dettagliati, analisi delle caratteristiche di applicazione delle prestazioni che formano sia un utente finale professionale che un sito di risorse di contenuti autorevoli SEO amichevoli del motore di ricerca internet.
Comprendere il principio di funzionamento di una valvola bilanciata
L'essenza di una valvola bilanciata risiede nella sua capacità di compensare la pressione che agisce sull'elemento di chiusura. Ciò crea una condizione operativa più prevedibile e stabile, consentendo alla valvola di richiedere una coppia inferiore e di rispondere con maggiore precisione ai segnali di controllo.
Come la compensazione della pressione migliora il comportamento della valvola
In una valvola normale, la pressione interna del fluido agisce solo su un lato dell'otturatore o del disco. Quando la pressione aumenta, aumenta anche la forza che si oppone all'apertura o alla chiusura. Un tipo bilanciato ha un elemento intenzionalmente progettato, come passaggi di controcorrente, una disposizione a doppia sede o una cavità ingegnerizzata per annullare queste forze. L'otturatore è solitamente dotato di fori di equalizzazione della pressione o di una geometria a doppia sede che consente alla pressione di raggiungere entrambi i lati dell'otturatore, riducendo così le forze sbilanciate. Questo tipo di attrito ridotto assicura un movimento fluido e prestazioni di modulazione eccellenti e costanti, indipendentemente dalle variazioni a monte e a valle.
Prevedibilità nei sistemi ad alta pressione
Gli ambienti in pressione comprendono le linee di distribuzione del vapore, i circuiti dell'acqua di raffreddamento industriale e i reattori dei processi chimici. Tutte queste applicazioni necessitano di valvole dall'attuazione garantita. Una valvola bilanciata mantiene un requisito di coppia costante, che mantiene l'attuatore più piccolo, riduce il consumo energetico e aumenta la durata dell'apparecchiatura. In un'applicazione in cui il sistema è costantemente soggetto a cicli o deve essere regolato con precisione per garantire la sicurezza e l'efficienza, questa prevedibilità diventa estremamente importante.
Ingegneria strutturale e logica di progettazione delle valvole bilanciate
Le prestazioni di una valvola bilanciata sono strettamente legate alla sua progettazione interna. La geometria del percorso interno del flusso, la disposizione delle interfacce di tenuta e i materiali scelti per i componenti di bilanciamento influenzano la capacità di garantire una stabilità a lungo termine.

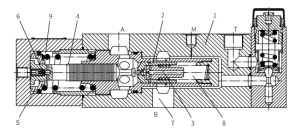

La spina di bilanciamento: il cuore della tecnologia
L'elemento dell'otturatore svolge la funzione principale di bilanciamento. I progettisti incorporano fori assiali, canali radiali o facce di tenuta accoppiate che consentono alla pressione di agire su entrambi i lati dell'otturatore. Ciò riduce la forza di pressione netta che agisce in una direzione, consentendo all'otturatore di muoversi con una resistenza minima. Per il servizio ad alta temperatura/alta pressione, l'otturatore è spesso costruito in leghe resistenti al calore con superfici lavorate con precisione e rivestimenti protettivi applicati per l'uso in condizioni di flusso aggressive.
Geometria del doppio sedile e distribuzione delle forze
Le valvole bilanciate utilizzano spesso una doppia sede. Le sedi superiori e inferiori creano forze di pressione uguali o simmetriche. Ciò riduce la distribuzione dell'usura, minimizza la deformazione della sede e mantiene l'integrità della tenuta circolare per lunghi cicli operativi. Gli ingegneri ottimizzano gli angoli della sede, la curvatura della superficie di contatto e la durezza del materiale della sede per ottenere un equilibrio stabile tra efficienza della tenuta e riduzione dell'attrito.
Ottimizzazione del percorso del flusso per la stabilità
La dinamica del flusso gioca un ruolo fondamentale nel funzionamento di una valvola bilanciata. Il flusso laminare, transitorio o leggermente turbolento viene mantenuto all'interno di percorsi superficiali lisci, con percorsi simmetrici e identici attraverso entrambi i lati della valvola. Ciò si traduce in caratteristiche di bassa vibrazione, assenza di cavitazione e bassa rumorosità, tipiche delle installazioni HVAC, dove queste valvole sono utilizzate per fornire un controllo stabile della modulazione senza rumore di pressione o oscillazioni instabili.
Selezione dei materiali e requisiti di produzione
Poiché le valvole bilanciate sono utilizzate in ambienti difficili, i materiali tecnici devono resistere alle sollecitazioni meccaniche, all'espansione termica, alla corrosione e all'usura.
Metalli per sistemi ad alta pressione
L'acciaio inossidabile, l'acciaio forgiato, il bronzo e i materiali ad alta lega dominano il settore delle valvole bilanciate. Gli acciai inossidabili offrono la resistenza alla corrosione necessaria per le applicazioni di acqua refrigerata, salamoia e processi chimici. L'acciaio forgiato è preferito nei sistemi a vapore, gas ad alta pressione o olio termico, grazie alla sua densità strutturale e alla resistenza agli urti. Quando il servizio giustifica una lunga durata contro gli agenti chimici corrosivi, si possono scegliere leghe duplex e super duplex.
Materiali di tenuta avanzati per l'affidabilità
Le sedi e le guarnizioni sono per lo più realizzate in PTFE, fluoropolimeri rinforzati, EPDM o compositi di grafite per alte temperature. Tutti questi materiali appartengono a una classe che mantiene le sue proprietà sotto stress meccanico in condizioni di servizio che comportano temperature e contatto con i fluidi. Tuttavia, il materiale di tenuta corretto è fondamentale per il comportamento di bilanciamento costante, poiché la deformazione della tenuta modifica il meccanismo di equalizzazione della pressione.
Produzione di precisione e tolleranze
Il meccanismo di bilanciamento richiede tolleranze di lavorazione estremamente ristrette. Le superfici degli otturatori, i condotti di equalizzazione della pressione e le sedi devono essere lavorate con precisione per consentire un movimento fluido e una distribuzione simmetrica della forza nell'area di contatto. La lavorazione CNC, la rettifica delle superfici e la lucidatura ad alta precisione rendono questa valvola adatta a prestazioni di bilanciamento a lungo termine.
Caratteristiche di prestazione che definiscono una valvola bilanciata
Le valvole bilanciate sono note per le loro caratteristiche prestazionali che le distinguono dai tipi di valvole più convenzionali.
Riduzione della coppia di azionamento e dell'efficienza energetica
Una valvola bilanciata elimina tutte le forze, tranne quella minima necessaria per far aderire l'otturatore al seggio o per aprirlo. Pertanto, è possibile utilizzare un attuatore di piccole dimensioni. Gli attuatori consumano meno energia elettrica o pneumatica. Nelle applicazioni in cui le valvole vengono azionate frequentemente, centinaia o migliaia di volte al giorno, questo vantaggio, apparentemente piccolo, diventa estremamente importante in quanto influisce sui costi di manutenzione nel tempo e sulla durata dell'apparecchiatura.
Modulazione e precisione di controllo migliorate
Le valvole bilanciate hanno una caratteristica eccellente per i controlli modulanti. Poiché l'otturatore si muove con poca opposizione, è possibile ottenere un posizionamento più preciso all'interno dell'attuatore stesso. Questo migliora il controllo proporzionale e il bilanciamento preciso del flusso, riducendo al contempo l'isteresi per garantire una regolazione stabile della temperatura o della pressione dei circuiti di controllo HVAC, che si traduce in un risparmio energetico stabile.
Tenuta costante in presenza di variazioni di pressione
Nonostante il meccanismo di bilanciamento della pressione, queste valvole presentano forti caratteristiche di tenuta. La costruzione dell'otturatore a doppia sede o bilanciato in pressione non compromette l'integrità della tenuta. Anzi, riduce la deformazione e mantiene un carico costante sulla sede, che si traduce in un arresto affidabile in un'ampia gamma di condizioni operative.
Campi di applicazione delle valvole bilanciate in tutti i settori industriali
Grazie alla loro affidabilità e precisione, le valvole bilanciate svolgono un ruolo fondamentale nei sistemi di controllo dei fluidi di numerosi settori.
Sistemi meccanici per edifici e HVAC
In un sistema di gestione degli edifici, l'acqua refrigerata, l'acqua del condensatore, l'acqua di riscaldamento o le miscele di glicole scorrono e sono controllate da valvole di bilanciamento per mantenere il comfort, aumentare l'efficienza del sistema e ridurre il consumo energetico. Pertanto, la spiegazione del loro comportamento coerente in condizioni di domanda variabile le rende elementi fondamentali delle moderne architetture HVAC.
Sistemi termici a vapore e ad alta pressione
È necessario installare valvole in grado di supportare l'espansione termica, i cicli rapidi e l'alta pressione nelle linee di vapore industriali. Una valvola bilanciata mantiene costanti i requisiti di coppia attraverso tutte queste variazioni, ideale per le applicazioni in cui controlla uno scambiatore di calore a flusso di vapore modulato e un controllo di sicurezza su un recipiente in pressione.
Ingegneria chimica e di processo
I produttori di sostanze chimiche si affidano alle valvole bilanciate per regolare un fluido reattivo, corrosivo o volatile. Il loro preciso controllo del flusso supporta il dosaggio e la regolazione della pressione, la miscelazione e le operazioni di trasferimento. La flessibilità dei materiali nella costruzione di queste valvole bilanciate consente la personalizzazione per acidi e basi, solventi e prodotti chimici speciali.
Infrastrutture per l'acqua e le acque reflue
Le valvole bilanciate sono utilizzate dagli impianti di trattamento delle acque municipali e industriali per controllare le zone di pressione, regolare il processo di filtrazione e stabilizzare le reti di distribuzione. Pertanto, la stabilità delle valvole bilanciate garantisce l'assenza di fluttuazioni di pressione, che potrebbero causare l'instabilità del sistema, e quindi l'affidabilità. Ciò aumenta la durata di vita delle apparecchiature e consente un migliore controllo della qualità dell'acqua.
Sistemi a gas compresso e aria industriale
I sistemi di manipolazione dei gas traggono vantaggio dalle valvole a compensazione di pressione a causa della loro sensibilità alle cadute di pressione e alla variabilità del flusso. Le valvole bilanciate garantiscono un funzionamento costante per l'azoto, l'aria compressa, l'ossigeno e i gas inerti utilizzati in ambienti di produzione o di laboratorio.
Linee guida per l'installazione e compatibilità del sistema
Un'installazione corretta migliora il meccanismo di bilanciamento e garantisce una lunga vita operativa.
Orientamento e progettazione delle condotte
Le valvole bilanciate possono generalmente essere installate in tubazioni orizzontali o verticali, anche se la direzione del flusso deve seguire le raccomandazioni del produttore per mantenere una corretta compensazione della pressione. Un adeguato supporto della tubazione, l'isolamento dalle vibrazioni e il gioco a valle contribuiscono alla stabilità delle prestazioni della valvola.
Compatibilità e calibrazione degli attuatori
La scelta di un attuatore di dimensioni adeguate è essenziale. Poiché le valvole bilanciate richiedono una coppia minore, i progettisti di sistemi possono utilizzare attuatori più piccoli, riducendo i costi e il carico elettrico. La taratura assicura che la corsa della valvola corrisponda ai requisiti effettivi di flusso, soprattutto nelle applicazioni modulanti.
Pratiche di manutenzione per una maggiore longevità
Per mantenere le prestazioni del bilanciamento nelle valvole bilanciate, vengono eseguite ispezioni delle superfici di guarnizioni, sedi e otturatori. La pulizia dei condotti di equalizzazione della pressione e la lubrificazione regolare delle parti in movimento contribuiscono a un funzionamento regolare, che può essere caratterizzato da accumuli in un ambiente industriale in cui la manutenzione programmata non consente alcun tipo di accumulo che potrebbe disturbare il meccanismo di bilanciamento.
Confronto tra valvole bilanciate e valvole non bilanciate
La comprensione delle differenze aiuta i progettisti a scegliere il tipo di valvola più adatto.
Prestazioni a pressione variabile
Le valvole non bilanciate presentano requisiti di coppia fluttuanti e possono richiedere attuatori più potenti. Le valvole bilanciate mantengono un comportamento più costante, supportando una modulazione precisa in presenza di carichi fluttuanti.
Differenze di costo operativo
Poiché le valvole bilanciate riducono le dimensioni dell'attuatore e il consumo energetico, offrono vantaggi economici a lungo termine. Ciò è particolarmente significativo in edifici di grandi dimensioni, impianti industriali e sistemi con un'elevata frequenza di ciclaggio.
Considerazioni sulla tenuta e sull'affidabilità
Entrambi i tipi di valvola possono offrire una tenuta sicura, ma le valvole bilanciate sono sottoposte a minori sollecitazioni meccaniche, riducendo l'usura e prolungando gli intervalli di manutenzione. Le valvole non bilanciate sono tipicamente utilizzate in sistemi più semplici, dove la variazione di pressione è minima.
Sviluppo del mercato e tendenze del settore in evoluzione
Il mercato delle valvole bilanciate si sviluppa man mano che i produttori integrano materiali avanzati e una migliore tecnologia di tenuta con una progettazione ottimizzata del percorso del flusso per rispondere alle nuove e moderne esigenze di soluzioni di controllo dei fluidi più efficienti e affidabili nei sistemi di vari settori industriali.
L'automazione guida l'innovazione. Un sistema di controllo di nuova generazione comprende sensori integrati, attuatori intelligenti e analisi per la manutenzione predittiva, tra cui le valvole bilanciate giocano un ruolo centrale in quanto gli obiettivi di sostenibilità spingono le strutture a ridurre il consumo energetico, grazie alla loro intrinseca efficienza di coppia.
Conclusione: Il valore duraturo della tecnologia delle valvole bilanciate
Le valvole bilanciate offrono una miscela perfetta di precisione, stabilità, lunga durata ed efficienza energetica. La funzione di compensazione della pressione consente una migliore precisione di controllo con minori sollecitazioni meccaniche e consente di lavorare in modo costante anche in sistemi di fluidi impegnativi. Che si tratti di infrastrutture HVAC o di tubazioni per processi chimici, linee di vapore o trattamento delle acque, una valvola bilanciata è la chiave per una regolazione del flusso efficace e affidabile. Mentre l'industria si aggiorna e ottimizza le operazioni, uno dei componenti senza i quali la stabilità del sistema (bilanciato) può essere raggiunta ma non mantenuta nel tempo è proprio questo componente: Valvola bilanciata!
