ダイカストマシンと油圧バルブの仕組み
ダイカストマシンは、自動車、NEV、機械、電子産業など、高精度なアルミ・亜鉛合金部品の生産に欠かせない機械です。高圧ダイカスト鋳造がギガ鋳造や軽量化へと進化していく中で、ダイカストマシンは、アルミや亜鉛合金などの高精度な部品を製造するために欠かせない機械となっています、 油圧バルブ 性能は、ダイカストマシンの速度、クランプ力、射出安定性を直接決定します。.
このガイドブックでは、業界の動向、動作原理、油圧バルブがダイカストの効率をどのように高めるかについて解説し、エンジニアやOEMの購買担当者が頻繁に使用する実用的なロングテール検索用語でサポートしています。
1.市場のダイナミクスダイカストマシンが急成長している理由
軽量化の爆発
アルミニウム合金、マグネシウム合金、高強度鋼などの軽量素材は、省エネルギーと構造最適化のために不可欠となっている。
自動車・オートバイ部門（≒自動車 需要の65%)、ほとんどの構造部品は高圧ダイカストを必要とし、当然のことながらダイカストマシンの強い需要を牽引している。
業界の成長を加速させるNEV
新エネルギー車の重量 200～300キロ増 バッテリーと電子システムにより、燃料車よりも優れている。
この重さを相殺するために、OEM（テスラをベンチマークとする）は次のような部品の使用を急速に増やしている。 ギガキャストアルミ構造部品ここで テスラの車体構造部品の90% はアルミダイキャスト。
市場予測
-
より 2017-2020中国のダイカストマシン市場は以下の成長率で成長した。 ≈CAGR.
-
市場規模に到達 172億人民元 2020年に
-
上回る見込み 2027年までに300億人民元.
結論
ダイカストマシン業界は、軽量化、電動化、統合された大型ダイカスト構造部品、および製造のグローバルな再ショアリングに牽引され、長期的な成長サイクルにある。

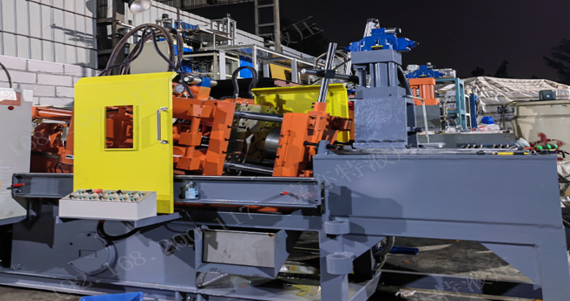

2.ダイカストマシンの動作原理
ダイカストマシンは、次のような要素に大きく依存している。 油圧 クランプ、射出、型開き、射出を完了する。
2.1 クランプシステム
クランプユニットが金型を閉じ、密閉されたキャビティを形成する。
油圧シリンダーは 高いクランプ力 金属射出圧力に耐える。
2.2 インジェクション・システム
射出プランジャーが溶融金属をキャビティに押し込む。
このプロセスには以下が含まれる：
-
低速射出 充填
-
高速射出 (高圧プレス）
ステージ間の切り替えは 精密油圧バルブ制御.
2.3 型開きと射出
固化後：
-
金型は制御された油圧の力で開く。
-
エジェクターシリンダーが鋳造部品を押し出す。
このサイクルのすべての動作は、さまざまな油圧バルブ群によって制御され、速度、位置、圧力、タイミングは、製品の品質を保証するために正確でなければならない。
3.油圧バルブとダイカストマシンの仕組み
油圧バルブは 神経系 ダイカストマシンの
3.1 油圧バルブが重要な理由
油圧バルブ：
-
方向性をコントロールする
-
システム圧力の安定性を維持する
-
射出速度の調整
-
金型クランプ精度の確保
-
衝撃、振動、フラッシングを防ぐ
-
各生産サイクルの再現性を決定する
わずかなバルブの誤差でも、その原因となる：
-
フラッシュ欠陥
-
不完全充填
-
部品の変形
-
圧力不安定
-
金型寿命の短縮

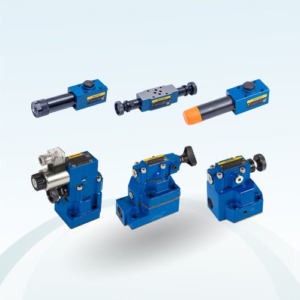

3.2 ダイカストマシンの主要バルブタイプ
方向制御バルブ(DCV)
作動油を正しいアクチュエータ（クランピングシリンダ、インジェクションシリンダ、エジェクタ）に導く。
彼らが決める モーション・シーケンス＋セーフティ・ロジック.
圧力制御バルブ
安定したクランプと射出圧力を維持する。
含む：
これらを防ぐことが重要だ：
-
黴害
-
一貫性のないクランプ
-
不安定な射出力
流量制御バルブ
のスピードを規制する：
-
型締め
-
注入フェーズ
-
型開き
-
排出
スムーズなフローコントロールは 精密ダイカスト特にアルミニウム合金の鋳造において。
4.油圧バルブが高性能ダイカストを可能にする理由
精密
高品質のバルブにより ミクロン単位のタイミングと圧力の調整鋳造欠陥を減らす。
高いフォース出力
油圧システムは、大きな力を発揮する：
-
高圧クランプ
-
急速注入
-
大型ダイカスト構造部品
柔軟性
バルブはさまざまに調整できる：
-
部品形状
-
ショットサイズ
-
鋳造材料
-
サイクル速度
信頼性
安定した油圧バルブシステムは、24時間365日稼働するダイカスト工場にとって不可欠な、ダウンタイムを最小限に抑えた連続高速生産を可能にします。
5.ダイカストマシンに最適な油圧バルブの選び方
その選択は、安定性、射出精度、金型寿命に直接影響する。
5.1 主要な購入基準
1.流量制御の精度
スローフィルとファーストフィルの間の移行をコントロールする。
バルブが悪いと、こうなる：
-
不穏
-
ショートショット
-
こもった空気
2.耐熱温度
ダイカスト工場は熱い。
バルブは、以下の条件下でも確実に作動しなければならない。 高い周囲温度と油温.
3.耐汚染性
ダイカスト工場は持っている：
-
金属粉
-
アルミパウダー
-
潤滑オイルミスト
スプールの固着を避けるため、バルブは汚染に耐える必要がある。
4.高精度バルブコア設計
精巧に機械加工されたバルブコアが確実なものにしている：
-
安定した圧力曲線
-
繰り返し射出速度
-
ヒステリシスの低減
-
長いライフサイクル
5.高圧能力
アルミダイカスト用：
-
システム圧力はしばしば 250～315バール
-
バルブは高負荷下でも耐久性を維持しなければならない
6.レキスの油圧バルブがダイカストマシンに選ばれる理由
レキス・ハイドロリクス は、ダイカストマシンOEMやTier-1メーカーと協力し、ダイカスト用途向けに比例・方向制御バルブのラインアップをアップグレードした。
レキスの利点
強化された機械構造
-
高剛性バルブボディ
-
バルブコアの安定性向上
-
最適化されたシーリング設計
その結果 高いクランプ力と射出力の安定性.
優れた圧力安定性
試合中も安定したパフォーマンスを維持：
-
高速/低速切り替え
-
高温動作
-
ロング・サイクル・ラン
高速・高精度設計
理想的：
-
アルミニウム合金構造部品
-
大型ダイカストマシン
-
ハイサイクル生産ライン
低故障率（長寿命）
ありがとう：
-
プレミアム素材
-
CNC高精度加工
-
厳しい品質検査
-
多段階清浄度コントロール
顧客が証明した信頼性
レキースのバルブは連続運転：
-
頑丈なダイカスト工房
-
高圧環境
-
年中無休の生産サイクルと優れた現場からのフィードバック。
結論
油圧バルブは、ダイカストマシンが以下の機能を発揮するための中核部品です。 高精度、高出力、高信頼性 すべてのサイクルにおいてダイカスト技術が高速射出、ギガキャスト、軽量構造へと進歩するにつれ、適切な油圧バルブを選択することがこれまで以上に重要になっています。
Rekith Hydraulics、高安定性、高性能バルブソリューションを提供 ダイカストマシン用に設計され、高温・高圧の過酷な環境に耐えるように設計されています。
ダイカスト・システムに関する技術的な提案、バルブ選択のガイダンス、またはアプリケーション・サポートが必要な場合、当社のエンジニアリング・チームがお手伝いいたします。
エフキューエー
Q1.ダイカストマシンに使用されている油圧バルブはどのようなものですか？
一般的なバルブには、方向制御バルブ、圧力開放バルブ、減圧バルブ、噴射速度制御用の比例流量バルブなどがある。
Q2.油圧バルブはダイカストの品質にどのような影響を与えますか？
射出速度、圧力の安定性、型締精度、サイクルの一貫性を決定する。
Q3.なぜダイカストマシンに耐汚染バルブが必要なのですか？
金属粉やアルミ粉は固着の原因となり、射出やクランプの安定性に影響を与えるからだ。
Q4.ダイカスト油圧機器の一般的な圧力レベルは？
ほとんどのダイカストマシンは 250～315バール頑丈な高圧バルブが必要である。
Q5.射出速度が不安定な場合のトラブルシューティング方法を教えてください。
-
比例流量弁の応答
-
スプール摩耗
-
オイル汚染度
-
温度効果
