소개 - 체크 밸브가 유체 시스템의 기본이 되는 이유

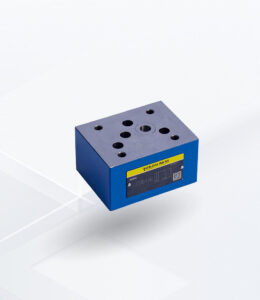

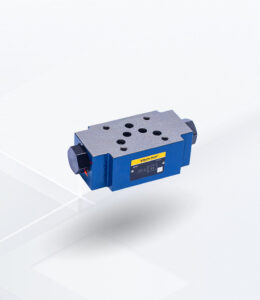

산업용, 급수, 폐수 처리, 유압 또는 공압 회로 등 유체 및 가스 배관 시스템에서 흐름의 방향은 종종 흐름의 부피나 압력만큼이나 중요합니다. A 체크 밸브 역류 방지 밸브, 단방향 밸브 또는 역류 방지 밸브라고도 합니다. 이 제어를 유지하는 데 중요한 역할을 합니다.
체크 밸브의 핵심은 방향 센서로, 유체가 한 방향으로 흐르고 있는지 또는 유체의 흐름을 역류시키려는지 여부를 확인합니다. 센서가 이를 감지하면 밸브가 자동으로 닫혀 역류를 방지합니다.
수동 또는 기계적 제어가 필요 없는 자동 수동 특성 덕분에 체크 밸브는 광범위한 애플리케이션에서 시스템 안정성 유지, 장비 보호, 오염 방지, 안전하고 예측 가능한 동작 보장에 필수적입니다.
이 문서에서는 이에 대해 설명합니다:
- 체크 밸브가 작동하는 메커니즘 - 구조가 어떻게 구성되어 있는지 알아보세요.
- 유체 시스템과 관련하여 주요 목표와 이점이 있습니다.
- 체크 밸브의 다양한 유형과 그 차이점.
- 체크 밸브의 사용처와 이유: 일반적인 애플리케이션 및 산업.
- 선택 기준: 특정 시스템에 적합한 체크 밸브를 선택하는 방법.
- 일반적인 이의 제기, 잠재적 문제, 실무에서 고려할 수 있는 최선의 방법.
유체 또는 가스 시스템을 설계하거나 감독하는 엔지니어링 또는 유지보수 업계의 모든 전문가에게는 체크 밸브의 목적과 적절한 절차를 이해하는 것이 중요합니다.
체크 밸브가 무엇이며 왜 사용되는지에 대한 간결한 설명을 찾고 있다면 여기에서 시작하세요:
→ 체크 밸브의 목적 설명
체크 밸브는 어떻게 작동하나요? 장치 이면의 메커니즘
이 섹션에서는 기본 구성 요소와 그 작동 방식에 대해 설명합니다.
체크 밸브는 일반적으로 입구와 출구의 두 개의 개구부로 구성됩니다. 유체는 입구를 통해 유입되며, 유체가 계속 앞으로 흐르면 밸브가 열리고 유체의 통과가 허용됩니다. 유량이 멈추거나 역방향(출구에서 입구로의 압력 차이)으로 흐르면 밸브를 닫는 메커니즘이 밸브를 밀봉하여 유체가 역류하지 못하도록 합니다.
초기 및 마지막 장면은 일반적으로 유체 압력(밸브의 차압)의 역학에 중력, 스프링 힘 또는 단순히 차압에 의존하는 여러 폐쇄 메커니즘 중 하나를 더해야 합니다. 클로저 멤버는 이 차압에 의해 제자리에 강제로 고정됩니다.
한 가지 중요한 요소는 씰을 균열시키고 유체를 통과시키는 데 필요한 최소 압력 차이인 "균열 압력"(또는 "개방 압력")입니다. 업스트림 압력이 이 임계값보다 크지 않으면 밸브는 닫힌 상태로 유지됩니다.
유량이 이 임계값 이하로 떨어지면(또는 역류하면) 밸브가 차단되고 내부 부품(디스크, 볼, 피스톤 등)이 다시 의자를 밀봉하여 유량의 재유입을 방지합니다. 대부분의 경우 역류 또는 압력 서지를 최소화하기 위해 빠르게 닫힙니다.
체크 밸브의 다양한 방법 - 설계의 변형이 다양한 활동에 어떻게 도움이 될까요?
체크 밸브는 여러 가지 구조 유형이 있으며, 각각 다른 유량 체계, 압력 범위, 매체 유형 및 배관 구성에서 작동하도록 설계되었습니다. 일반적인 변형은 다음과 같습니다:
경첩이 비활성화된 체크 밸브 - 디스크가 정방향으로 열리고 역류 또는 압력 반전 시 밸브가 닫힙니다. 물 분배와 같은 고강도, 저압 애플리케이션에 유용합니다.
볼 체크 밸브: 구형 볼이 정압에 의해 제자리에서 방출되었다가 역압에 의해 제자리로 되돌아오는 밸브입니다. 소형 파이프라인, 펌프 또는 소형화와 단순성이 가장 중요한 곳에 자주 사용됩니다.
리프트/피스톤 체크 밸브 - 정방향 압력에서 들어 올려졌다가 역방향 흐름에서 닫히기 위해 떨어지는 디스크 또는 피스톤입니다. 고압 및 때때로 수직 방향에 능숙합니다.
다이어프램, 덕빌 또는 엘라스토머 체크 밸브는 유연한 멤브레인 또는 탄성 패널을 사용하여 한 방향으로의 흐름을 원활하게 하고 다른 쪽을 밀봉하는 밸브이며 저압, 위생 또는 의료용 애플리케이션에서 흔히 볼 수 있습니다.
특수 및 저소음 차단 밸브 - 이 밸브는 스프링이나 댐퍼를 통해 닫히는 속도를 제어하여 닫힘 충격이나 수압 서지(압력 급증)를 줄이도록 설계되었습니다.
각 유형에는 유체 저항, 압력 강하, 유체(액체, 가스, 슬러리) 용량, 폐쇄 속도, 필요한 유지보수 및 비용 등 장단점이 있습니다. 이 장비의 적절한 선택은 사용 조건에 따라 달라집니다.
체크 밸브의 주요 목적 - 역류 방지 및 단방향 흐름 보장
역류 및 역류 방지.
체크 밸브의 주요 기능은 배관 시스템에서 유체의 역류(역류)를 방지하는 것입니다. 역류는 상류 방향의 매체가 오염되거나, 상류 방향의 유체가 혼합되거나, 펌프 또는 컴프레서가 손상되거나, 흡입 라인이 손실되거나, 안전 위험이 발생할 수 있는 등 심각한 결과를 초래할 수 있습니다.
예를 들어
급수 시스템에서 체크 밸브는 폐수나 오염된 물이 깨끗한 수원으로 되돌아가는 것을 방지합니다.
펌프 기반 시스템에서는 펌프가 더 이상 작동하지 않으면 유체가 역류하여 펌프가 고갈될 수 있으며, 이로 인해 손상이나 기타 문제가 발생할 수 있습니다. 펌프의 출력에 위치한 체크 밸브는 이를 방지합니다.
다중 펌프 시스템 또는 복잡한 배관 네트워크에서는 각 분기 또는 라인의 체크 밸브가 두 펌프 또는 라인이 모두 작동 중이거나 유휴 상태일 때 한 방향으로의 흐름을 방지하기 위해 배치됩니다.
일반적으로 체크 밸브는 유체가 실수로 역류하거나 시스템 또는 장비에 손상을 입히는 것을 방지하는 수동적 안전 장치로 작동합니다.
물의 해머와 압력 급증을 피하세요.
또 다른 중요한 목적은 흐름이 갑자기 멈추거나 역전될 때 발생하는 수격(유압 충격) 및 압력 서지를 완화하는 것입니다. 흐름 방향이 갑자기 바뀌면(예: 펌프가 차단됨) 유체의 운동량으로 인해 심각한 압력 상승이 발생하여 파이프 라인, 밸브, 씰 또는 기타 연결된 장치에 악영향을 미칠 수 있습니다.
적절하게 선택된 체크 밸브, 특히 '무소음' 또는 댐핑형 체크 밸브를 사용하면 밸브가 닫히면서 회전을 완충하여 충격의 크기를 줄일 수 있습니다. 이렇게 하면 다운스트림 및 업스트림 구성 요소를 보호하고 수명을 연장하며 고장이나 유지보수 가능성을 줄일 수 있습니다.
부패 또는 다양성 방지 - 무결성에 대한 미디어 보호
화학 처리, 수처리 또는 다중 라인 분배와 같이 서로 다른 유체 또는 가스를 분리해야 하는 시스템에서는 역이동을 방지하여 오염이나 오작동을 방지하는 체크 밸브가 사용됩니다.
이 기능은 예를 들어 식수 공급, 폐수 처리, 화학 공장 또는 여러 매체의 흐름(가스, 액체, 슬러리)을 포함하는 기타 시스템에서 필수적입니다.
압력 유지, 펌프 초기화 및 시스템 안정성 유지
흡입 또는 프라이밍과 관련된 펌프 및 유압 시스템에서 체크 밸브는 펌프가 멈췄을 때 시스템의 압력을 유지하는 역할을 합니다. 이를 통해 시스템이 배수되는 것을 방지하고 프라임 또는 진공 상태를 유지합니다. 이를 통해 안정적으로 재시작할 수 있으며 물 없이 작동하거나 역회전으로 인한 펌프 손상을 방지할 수 있습니다.
마찬가지로 응축수를 회수하는 애플리케이션에서는 트랩에 응축수 또는 플래시 스팀의 역류를 방지하는 체크 밸브가 있어야 합니다. 이렇게 하면 시스템에 가해지는 스트레스가 줄어들고 물이 망치질을 당하거나 공급원 쪽으로 역류할 가능성을 방지할 수 있습니다.
따라서 체크 밸브는 일회성 안전 장치뿐만 아니라 시스템을 지속적으로 안정화시키는 구성 요소로 사용되기도 합니다.
광범위한 시스템 수준의 이점: 안전성, 효율성, 유지보수 감소
체크 밸브는 즉각적인 유량 제어 외에도 산업 및 도시 배관 시스템에서 중요한 여러 가지 장기적인 이점을 제공합니다.
장비 보호 및 긴 수명
체크 밸브는 유량 역전을 방지하기 때문에 펌프, 컴프레서, 필터, 계량기 등 중요한 기계류가 유량 역전, 역압 또는 건조 조건에 노출되지 않도록 보호합니다. 이를 통해 기계적 손상을 줄이고 과도한 스트레스를 방지하며 고가의 기계류의 수명을 늘릴 수 있습니다.
화학 물질, 오일 또는 전력이 필요한 산업에서 체크 밸브는 전체 공정을 손상시키거나 안전 문제를 일으킬 수 있는 화학 물질이나 오일의 역류를 방지할 수 있습니다.
무결성 및 프로세스 준수
유체에 오염 물질, 화학 물질 또는 유해 물질이 포함되어 있는 경우 역류를 방지하는 것은 환경 안전, 표준 및 규정을 유지하는 데 매우 중요합니다. 체크 밸브는 감독이나 사람의 개입 없이도 오염을 방지하는 수동적이고 항상 존재하는 장벽 역할을 합니다.
지자체 또는 폐기물 관리를 위한 상수도 시스템에서 체크 밸브는 오염되거나 사이펀 라인의 흐름을 방지하는 역할을 하며, 이는 공중 보건에 매우 중요합니다.
유지보수 감소 및 자동화된 보호
체크 밸브는 자동이며 최소한의 외부 지원(외부 작동이 필요 없음)이 필요하기 때문에 운영자의 감독을 최소화할 수 있습니다. 일단 올바르게 설치되고 올바르게 선택되면 일관되게 작동하므로 수동 개입이나 제어의 필요성이 줄어듭니다.
이렇게 하면 시스템의 복잡성이 줄어들고, 고장 가능성(제어 배선, 액추에이터 없음)이 줄어들며, 장기적인 유지보수 비용이 감소합니다.
체크 밸브의 일반적인 응용 분야 - 사용 장소 및 이유
체크 밸브는 소규모 가정용 시스템부터 대규모 산업 시설에 이르기까지 보편적으로 사용됩니다. 다음은 다양한 분야에서 사용되는 일반적인 시나리오입니다:
상수도, 배관 및 지방 자치 단체
식수 수송: 역류 및 오염을 억제합니다.
폐수 및 하수: 역류를 방지하고 하수가 땅으로 돌아가지 않도록 하세요.
관개 및 스프링클러 시스템: 물의 방향을 유지하고, 펌프가 작동하지 않을 때 호스나 라인이 배수되지 않도록 합니다.
펌프 시스템 - 물, 오일, 화학 및 유압 시스템
흡입 및 배출 라인: 적절한 흐름을 촉진하고 역류를 방지하며 펌프가 시계 반대 방향으로 돌아가지 않도록 보호합니다.
다중 펌프 또는 공유 라인 구성: 비활성 펌프 또는 라인이 흐름에 유입되는 것을 방지합니다.
화학 및 산업용 유체 운송: 프로세스 시스템에서 조합, 교차 오염 또는 압력 축적을 방지합니다.
증기, 응축, HVAC 및 기타 산업 분야
스팀 트랩, 응축수 수집기, 워터 펌프: 이러한 장치는 응축수의 재유입을 방지하고 수격 현상을 방지하며 균형 잡힌 압력을 유지합니다.
HVAC 및 유체 순환 시스템: 특히 여러 가지 분기 또는 리턴 흐름이 있는 경우 유체 흐름이 단방향인지 확인합니다.
석유 및 가스, 석유화학, 화학 공학
파이프라인 보호: 석유, 화학물질, 연료의 단방향 흐름으로, 오염이나 오염이 하천으로 되돌아가는 것을 방지합니다.
압력 시스템, 고출력 펌프: 체크 밸브는 셧다운 또는 비상 시 역압의 흐름을 방지합니다.
주거용, 상업용 및 기타 재활용 석재의 용도
가정 내 가전제품(세탁기, 식기세척기, 배수 펌프): 이러한 장치는 배수가 역류하거나 오염되는 것을 방지합니다.
팽창 장치, 공기 펌프: 단방향 밸브는 팽창 중 공기나 가스의 유출을 방지합니다.
백업 시스템, 한 방향으로의 수동 흐름이 필요한 다중 미디어 파이프라인의 격리 밸브가 필요합니다.
체크 밸브 선택 방법 - 주요 고려 사항 및 사양 기준
상황에 맞는 적절한 체크 밸브를 선택하는 것은 간단하지 않습니다. "잘못된" 밸브는 누출, 압력 손실, 오작동 또는 손상을 일으킬 수 있습니다. 중요한 선택 기준은 다음과 같습니다:
유동성 / 미디어 유사성
밸브 본체와 내부 구성품(시트, 볼, 디스크)이 유체(물, 오일, 화학물질, 가스, 슬러리, 부식제)와 호환되는지 확인할 수 있나요? 주철, 스테인리스 스틸, 황동, 플라스틱, 엘라스토머 등의 소재를 사용할 수 있습니다.
연마성이 있거나 작은 입자가 많은 미디어의 경우 이물질에 견딜 수 있는 디자인(예: 피스톤의 단단한 시트 대신 볼 체크, 고무 씰 체크, 스윙 체크)을 선택하세요.
압력 및 온도 점수
밸브가 시스템의 최대 압력과 온도를 처리할 수 있는지 확인하세요. 고압 시스템(펌프, 증기, 오일)에는 개방 여부를 확인하는 리프트 또는 피스톤이 있을 수 있습니다.
차단되는 압력을 확인하고 작동 차압이 이보다 큰지 확인하세요. 그렇지 않으면 밸브가 제대로 열리지 않습니다.
유량, 유량 방향, 방향 및 밸브 유형
유량이 많고 직경이 큰 파이프 라인의 경우, 스윙 또는 틸팅 디스크 체크 밸브가 압력 강하를 줄이는 데 더 효과적인 경우가 많습니다.
수직 패턴 또는 진동하는 흐름의 경우 방향에 관계없이 신뢰할 수 있는 스프링 장착형 또는 리프트 기반 체크 밸브를 고려하세요.
응답 시간, 폐쇄 메커니즘 및 워터 해머 감소
역류 또는 압력 서지가 우려되는 경우 '자동 폐쇄' 또는 스프링 감쇠식 체크 밸브를 선택하여 물 손상을 최소화하세요.
고체가 포함된 슬러리 또는 유체의 경우 이물질이 쌓이거나 시트가 손상될 수 있으므로 밸브를 빠르게 닫지 않도록 하세요.
유지 관리, 견고성 및 설치 고려 사항
일반적인 디자인(예: 볼 체크, 스프링 체크)은 일반적으로 유지 관리가 덜 필요하고 더 큰 주기적 흐름을 더 잘 처리하는 경향이 있습니다.
올바른 방향(흐름 방향 화살표)을 확인하세요. 이 구성 요소를 거꾸로 설치하면 그 목적이 무효화됩니다.
정기적인 점검이나 청소가 필요한 시스템의 경우 접근 가능한 밸브 유형 또는 내부 구성 요소를 제거할 수 있는 밸브가 가장 선호됩니다.
특정 애플리케이션에 적용되는 특정 표준 및 규정
물 분배, 화학 물질 또는 가스 사용의 경우 - 관련 규정(예: API, ANSI, ASME, AWWA, 내화학성 사양)을 준수하는지 확인합니다.
위생적이거나 음용 가능한 시스템의 경우, 밸브와 씰에 사용되는 재료는 건강 또는 위생에 대한 평판이 좋아야 합니다.
요약: 체크 밸브가 필수적인 이유 - 주요 내용
체크 밸브는 한 방향의 흐름을 촉진하여 수동 개입이나 외부 지원 없이도 반대 방향의 흐름과 역류를 방지합니다.
주요 기능: 업스트림 구성 요소를 보호하고, 오염 및 미디어 오발사를 방지하며, 적절한 압력과 일관성을 유지하고, 누수 또는 배수를 방지하고, 유체 시스템의 안전과 신뢰성에 기여합니다.
또한 올바르게 구현하면 압력 서지 및 침수 피해를 줄이는 데 도움이 됩니다.
체크 밸브는 물 분배, 폐수 처리, 화학 처리, 석유 및 가스, HVAC, 펌핑 시스템, 유압 및 공압 회로, 증기 시스템, 가정용 배관 등 거의 모든 유체 공학 분야에 적용됩니다.
선택 과정은 유체 유형, 압력 및 온도, 유량, 방향, 재료 호환성에 따라 달라지며 일반적으로 흐름 저항과 씰의 무결성 및 장치의 신뢰성 간의 절충점을 찾아야 합니다.
잘못 사용하거나 잘못 배치하면 오작동, 누출, 비효율적인 시스템 또는 손상으로 이어질 수 있으므로 엔지니어링 과정에서 주의를 기울여야 합니다.
요컨대: 체크 밸브는 단순하고 수동적인 구성 요소로 간주될 수 있지만 유체 시스템의 안전, 신뢰성 및 무결성을 유지하는 데 중요한 역할을 합니다.
이 문서에서는 엔지니어링 및 시스템 수준의 고려 사항에 중점을 둡니다. 명확한 기능 개요는 다음을 참조하세요:
→ 체크 밸브의 목적 설명: 기능, 용도 및 이점
결론
시스템 설계, 유지보수 및 조달에 관여하는 사람들에게 체크 밸브의 목적을 단순히 '배관을 한 방향으로 막는 것' 이상으로 인식하는 것은 매우 중요합니다. 제대로 설치하고 지정하면 체크 밸브는 역류, 오염, 압력 증가, 장비 손상 및 작동 문제를 방지하는 조용한 보호 장치가 됩니다.
여러 개의 펌프, 다양한 파이프라인, 다양한 매체, 안전 문제가 있는 점점 더 복잡해지는 산업, 도시 및 공정 유체 시스템에서 체크 밸브는 계속해서 중요한 저비용 고부가가치 구성 요소로 자리 잡고 있습니다.
유체 또는 가스 시스템을 설계하거나 평가할 때는 역류 가능성, 펌프 또는 컴프레서의 위치, 혼합되는 매체, 필요한 압력 또는 프라이밍을 파악하고 체크 밸브가 어디에 배치되어야 하는지 고려해야 합니다. 일반적으로 이러한 유형의 시나리오는 체크 밸브를 적절히 활용하면 이점이 있습니다. 유지보수 빈도를 줄이고 안전성을 높이며 장기적인 신뢰성을 보장합니다.
