유압 릴리프 밸브 설정 및 조정 방법
유압 릴리프 밸브는 유압 시스템의 중요한 구성 요소로, 안전한 작동 압력을 보장하고 압력 급상승으로 인한 손상을 방지합니다. 이러한 밸브를 올바르게 설정하고 조정하는 것은 시스템 효율성과 안전을 위해 필수적입니다. 다음은 유압 릴리프 밸브를 효과적으로 설정하고 조정하는 데 도움이 되는 종합 가이드입니다.
밸브를 조정하기 전에 올바른 종류를 사용하고 있는지 확인하세요—자세한 내용은 압력 릴리프 밸브와 압력 감소 밸브의 차이점을 알아보세요.
안전밸브를 설정하거나 조정하기 전에, 잘못된 조정이 진정한 근본 원인인지 확인하는 것이 매우 중요합니다.
완벽한 진단 프레임워크에 대해서는 유압 릴리프 밸브 문제 해결
유압 릴리프 밸브의 역할 이해하기
유압식 압력 릴리프 밸브란 무엇인가요?
유압 릴리프 밸브는 유압 시스템의 압력을 제어하거나 제한하도록 설계된 안전 장치입니다. 압력이 사전 설정된 수준을 초과하면 자동으로 열려 과도한 유체를 저장소로 배출하여 시스템 손상을 방지합니다.
이 밸브들의 작동 원리, 종류 및 응용 분야에 대한 전체적인 개요를 원하시면 저희 →

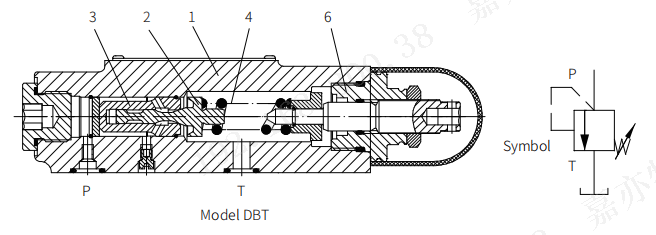

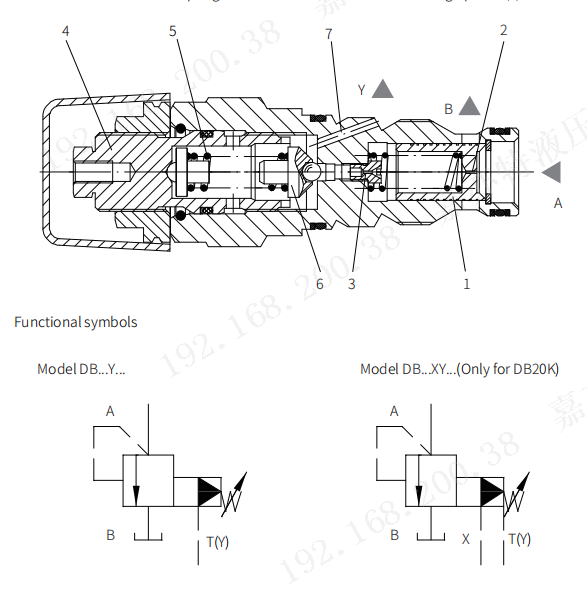

압력 릴리프 밸브는 어떻게 작동하나요?
- 스프링 메커니즘: 밸브는 스프링의 힘으로 인해 정상 압력 하에서 닫힌 상태로 유지됩니다. 밸브가 유압 스프링의 사전 설정된 힘을 초과하면 스풀이 움직여 밸브가 열리고 유체가 흘러나오게 됩니다.
- 압력 조절: 밸브가 열려 있는 동안에는 입구 압력이 일정하게 유지됩니다. 스프링의 힘을 조절하면 릴리프 압력이 변경되고 댐핑 오리피스가 스풀 진동을 줄여 안정성을 높입니다.
- 내부 누출: 스프링 챔버로 누출되는 모든 유체는 탱크로 다시 배출되어 원활한 작동을 보장합니다.
유압 시스템에서의 중요성
- 안전: 누출, 파열 또는 기계적 고장을 일으킬 수 있는 과압을 방지합니다.
- 효율성: 시스템이 설계 사양 내에서 작동하도록 보장하여 다운타임과 유지보수 비용을 최소화합니다.
- 장수: 시스템 구성 요소를 보호하여 서비스 수명을 연장합니다.
필요한 도구 및 안전 주의사항
필수 도구 목록
- 압력 게이지: 조정하는 동안 압력 수준을 모니터링합니다.
- 렌치 또는 조절식 플라이어: 기계적 조정의 경우.
- 스크루드라이버: 조정 나사를 미세 조정할 수 있습니다.
- 제조업체 사양: 밸브 설정에 대한 구체적인 세부 정보를 제공합니다.
안전 주의사항
- 보호 장비를 착용하세요: 보안경, 장갑, 보호 복을 착용하여 유압액이 튀거나 날카로운 모서리로부터 보호하세요.
- 시스템의 압력을 낮춥니다: 작업을 시작하기 전에 항상 시스템의 압력을 낮춰야 합니다.
- 제조업체의 가이드라인을 따르세요: 오류를 방지하기 위해 권장 절차를 준수하세요.
- 올바른 도구를 사용하세요: 손상을 방지하기 위해 도구가 작업에 적합한지 확인하세요.
- 안전한 환경에서 작업하세요: 작업 공간을 깨끗하고 밝고 안정적으로 유지하세요.
- 문서 변경사항: 나중에 참조할 수 있도록 조정 전후의 압력 수치를 기록하세요.
- 시스템을 테스트합니다: 조정 후 시스템이 권장 압력 범위 내에서 작동하는지 확인합니다.
밸브 설정에 대한 단계별 가이드
1. 밸브 위치 확인
- 유압 시스템에서 압력 릴리프 밸브를 찾습니다.
- 밸브의 위치에 압력 게이지를 연결하여 조정을 정확하게 모니터링하세요.
2. 스프링 조정하기
- 밸브의 잠금 너트를 풉니다.
- 드라이버를 사용하여 조정 나사를 돌립니다:
- 시계 방향: 압력이 증가합니다.
- 시계 반대 방향으로: 압력을 줄입니다.
- 과도한 보상을 피하기 위해 조금씩 점진적으로 조정하세요.
⚠️ 설정값을 높여도 압력이 회복되지 않거나 지속적인 릴리프 흐름이 발생한다면, 조정은 해결책이 아닙니다. 이는 보통 내부 누출, 리턴라인 역압, 또는 회로 설계상의 문제를 나타냅니다—이 모든 내용은 유압 릴리프 밸브 문제 해결.
3. 시스템 압력 확인
- 유압 시스템을 작동하고 압력 게이지를 관찰합니다.
- 압력이 제조업체의 권장 설정과 일치하는지 확인합니다.
- 압력이 최대 한도를 초과하면 추가로 조정하세요.
- 원하는 압력에 도달하면 잠금 너트를 조여 밸브의 설정을 고정합니다.
다양한 시스템 유형에 맞게 밸브 조정하기
개방형 회로 시스템
- 요구 사항: 정확한 조정을 위해서는 시스템에 부하가 걸립니다.
- 프로세스: 일반적인 부하 조건에서 시스템을 작동하여 밸브가 올바른 압력으로 열리는지 확인합니다.
- 중요성: 오해의 소지가 있는 높은 압력 설정을 방지하고 시스템 안전을 보장합니다.
폐쇄 회로 시스템
- 요구 사항: 조정에 부하가 필요하지 않습니다.
- 프로세스: 스패너를 사용하여 릴리프 설정을 원하는 수준으로 직접 조정할 수 있습니다.
- 장점: 개방형 회로 시스템에 비해 더 간단하고 시간이 덜 소요됩니다.
모니터링 및 유지 관리
- 시스템을 정기적으로 테스트하여 원하는 압력 범위 내에서 작동하는지 확인합니다.
- 떨림이나 누수 등 밸브 고장의 징후를 찾아 즉시 해결하세요.
- 적절한 유지보수를 통해 밸브의 수명을 최대 30년까지 연장할 수 있습니다.
결론
설정 및 조정 유압 릴리프 밸브 는 유압 시스템의 안전과 효율성을 보장하는 중요한 작업입니다. 위에 설명된 단계를 따르면 최적의 시스템 성능을 유지하고 잠재적인 위험을 예방할 수 있습니다. 정기적인 유지보수, 안전 프로토콜 준수, 세심한 모니터링은 유압 시스템의 수명을 연장하는 데 있어 핵심입니다.
자주 묻는 질문
1. 유압 릴리프 밸브는 어떻게 조정하나요?
- 조절 나사를 시계 방향으로 돌려 스프링 장력을 조절하여 압력을 높이거나 시계 반대 방향으로 돌려 압력을 낮춥니다.
2. 압력 릴리프 밸브를 설정하는 절차는 어떻게 되나요?
- 조정 메커니즘을 사용하여 스프링 장력을 조정하여 특정 압력에서 밸브가 열리도록 보정합니다.
3. 유압 밸브에서 유량은 어떻게 조절되나요?
- 조정 나사를 시계 반대 방향으로 돌려 공기 흐름을 증가시켜 액추에이터 암의 확장 속도를 높입니다. 정밀한 제어를 위해 조금씩 조정하세요.
4. 압력 릴리프 밸브를 조정할 수 있나요?
- 예, 대부분의 압력 릴리프 밸브에는 스프링의 힘을 변경하여 릴리프 압력을 설정할 수 있는 조정 기능이 있습니다.
이 가이드에 따라 유압 릴리프 밸브를 자신 있게 설정하고 조정하여 유압 시스템이 안전하고 효율적으로 작동하도록 할 수 있습니다.
